国家电网XXX供电公司

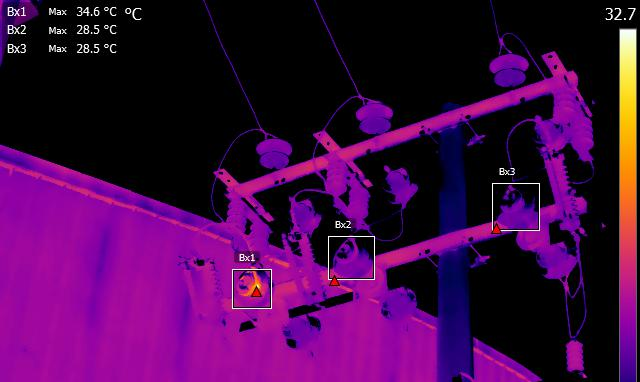

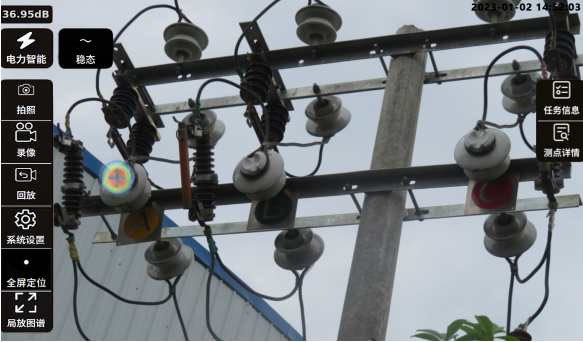

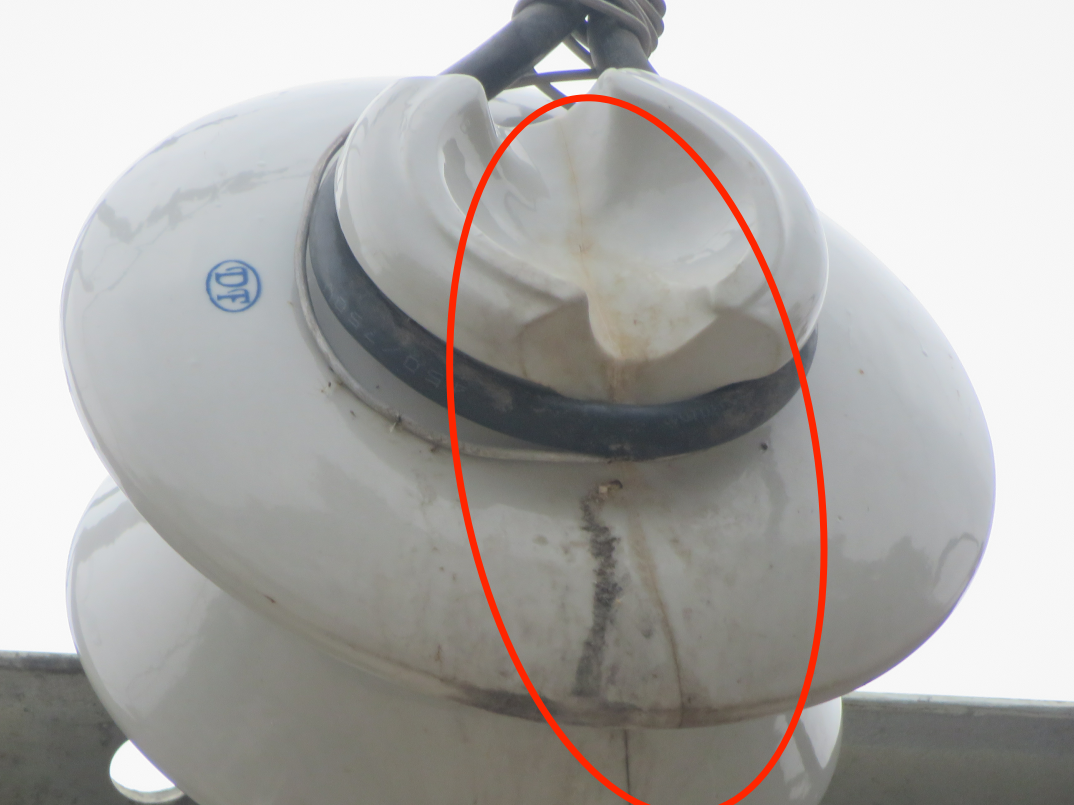

在日常巡检中,利用红外声学二合一成像仪检测发现10kV变压器上方C相跌落式熔断器旁边瓷瓶处存在异常声源点,现场检测到明显的放电信号。定位点和放电位置如上所示,测得超声最大幅值36.95dB,经过高清相机仔细观察发现C相瓷瓶存在明显破损(瓷瓶本身存在明显裂痕),同时使用红外成像模式检测,该瓷瓶还伴随明显发热现象,目前对该点位进行持续跟踪,计划在下次计划停电时进行维修。
用户在高低压配电室内安装一套声学成像在线监测系统,利用声学成像在线监测装置发现10kV开关柜母线室内存在明显定位点。
用户在利用无人机搭载声学成像模块对10kV架空线路进行日常巡检,10kV架空线路瓷瓶及线夹位置存在局部放电问题。
多点局放同时定位
用户在日常巡检中,利用声学成像仪检测发现线路有两处线夹位置均存在局部放电问题。故障点位距离地面约100米,信号衰减大,
在日常巡检中,利用红外声学二合一成像仪检测发现10kV变压器上方A相线夹存在明显发热,现场检测到明显红外热原信号。
在日常巡检中,利用红外声学二合一成像仪检测发现10kV变压器上方C相跌落式熔断器旁边瓷瓶处存在异常声源点,现场检测到明显的放电信号。
在日常巡检中,利用声学成像仪检测发现10kV XXX专变跌落式熔断器顶部C相瓷瓶旁绑扎导线处产生放电,现场检测到明显的放电信号。
